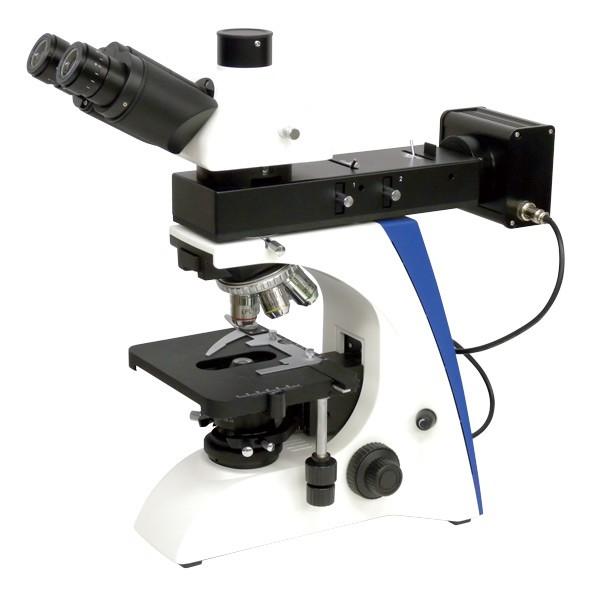

ARM500N 反射・透過照明仕様 金属顕微鏡の完全ガイド

金属顕微鏡の基本構造と特徴を知ろう

金属顕微鏡は、金属表面の微細構造や欠陥を観察するために特化した顕微鏡です。一般的な光学顕微鏡とは異なり、反射光と透過光の両方を活用できる仕様が多く、金属の表面状態を詳細に分析する際に役立ちます。このタイプの顕微鏡は、工業分野や研究機関で広く使われており、材料の品質管理や開発に欠かせません。

今回紹介する金属顕微鏡は、接眼レンズや対物レンズの種類が豊富で、倍率や作業距離（WD）が異なる複数のレンズを使い分けられるのが特徴です。特に、WF10X/22mmの接眼レンズは視度調整機能付きで、長時間の観察でも目の疲れを軽減します。また、レチクル入りの接眼レンズもあり、測定や位置決めがしやすい設計となっています。

さらに、三眼鏡筒を採用しているため、カメラや他の観察機器と同時に使用できるのも大きなポイントです。これにより、観察画像の記録やデジタル解析がスムーズに行え、作業効率がアップします。

ステージはテーブルサイズ175×140mm、XYストローク75×50mmと広めで、試料の微細な移動も快適に行えます。これにより、細かな観察ポイントを逃さずに調整可能です。簡易偏光機能も搭載されており、金属表面の応力や結晶構造の違いを見分ける際に役立ちます。

このように、金属顕微鏡は多機能で使いやすい仕様が揃っているため、初心者からプロフェッショナルまで幅広く対応可能です。

反射照明と透過照明の違いと使い分け

金属顕微鏡の大きな特徴の一つが、反射照明と透過照明の両方を備えている点です。これにより、金属表面の観察だけでなく、薄片や透明な試料の観察も可能になります。

反射照明は、試料の表面に光を当てて反射した光を観察する方法です。金属のような不透明な材料の表面構造や傷、腐食などを詳細に見るのに適しています。LED光源を採用しているため、明るく安定した照明が得られ、長時間の観察でも熱による影響が少ないのが魅力です。

透過照明は、試料の下から光を当てて透過した光を観察します。主に薄片や透明な材料の内部構造を調べる際に使われます。こちらもLED光源で、省エネかつ長寿命なのがポイントです。

この二つの照明方式を使い分けることで、様々な試料に対応できるのが大きなメリットです。例えば、金属の表面観察は反射照明で行い、薄く加工した金属の内部組織は透過照明で観察するといった使い方が可能です。

また、照明の切り替えもスムーズに行えるため、作業の効率化にもつながります。LED光源の採用により、光の色味や強さの調整も安定しており、観察画像の品質向上に貢献しています。

このように、反射・透過照明の両方を備えた金属顕微鏡は、多様な観察ニーズに応えられる万能なツールと言えるでしょう。

接眼レンズと対物レンズの選び方と使い方

顕微鏡の性能を左右する重要なパーツが、接眼レンズと対物レンズです。これらのレンズの組み合わせによって、観察倍率や視野の広さ、作業距離が変わってきます。

今回の金属顕微鏡では、接眼レンズにWF10X/22mmが採用されており、視度調整機能が付いています。これにより、個々の視力に合わせてピントを調整でき、長時間の観察でも目の負担を軽減します。また、レチクル入りの接眼レンズもあり、測定や位置決めに便利です。

対物レンズは5Xから100Xまでの幅広い倍率が用意されています。具体的には以下の通りです。

倍率	開口数(NA)	作業距離(WD)
5X	0.15	15mm
10X	0.25	18.48mm
20X	0.40	8.35mm
50X	0.70 (S)	1.95mm
100X	0.90	1.00mm

倍率が高くなるほど、細かい部分まで観察できる一方で、作業距離が短くなり、試料との距離が近くなります。これにより、試料の取り扱いや照明の調整が慎重に必要になる場合があります。

また、開口数（NA）が大きいほど解像度が高くなり、より鮮明な像が得られます。用途に応じて適切な倍率と開口数のレンズを選ぶことが、観察の質を左右します。

さらに、三眼鏡筒の仕様（100:0 ／ 20:80）により、観察用とカメラ用の光の分配比率を調整可能です。これにより、観察と撮影を同時に行う際のバランスを最適化できます。

このように、レンズ選びは観察目的や作業環境に合わせて慎重に行うことが大切です。

ステージとフォーカス機能の使い勝手をチェック

顕微鏡のステージとフォーカス機能は、観察の快適さや精度に直結する重要な要素です。今回の金属顕微鏡は、テーブルサイズ175×140mm、XYストローク75×50mmと広めのステージを備えており、大きめの試料も安定してセットできます。

XYストロークが広いことで、試料の微細な位置調整がしやすく、観察したいポイントを逃さずに動かせるのが魅力です。また、ステージの操作は滑らかで、作業効率がアップします。

フォーカスはストローク25mmで、微動1回転あたり200μmの調整が可能です。最小メモリは2μmと細かく、精密なピント合わせが行えます。これにより、微細な凹凸や構造の観察もストレスなく進められます。

こうしたステージとフォーカスの性能は、特に高倍率での観察時に重要です。少しのピントずれや位置ずれが観察結果に大きく影響するため、操作性の良さは作業の質を大きく左右します。

また、安定したステージと精密なフォーカス機能は、長時間の観察や撮影にも適しており、使い手の負担を軽減します。

このように、ステージとフォーカスの性能が高いことで、観察作業がより快適で正確になるのです。

簡易偏光機能の活用法とメリット

金属顕微鏡には簡易偏光機能が搭載されていることが多く、今回のモデルも例外ではありません。簡易偏光とは、ポラライザとアナライザを用いて光の偏光状態を調整し、金属表面の応力や結晶方位の違いを視覚的に捉える技術です。

この機能を使うことで、通常の明視野観察では見えにくい微細な構造や欠陥を検出しやすくなります。例えば、金属の熱処理や加工による内部応力の分布を確認したり、結晶粒の方向性を把握したりする際に役立ちます。

簡易偏光は専門的な偏光顕微鏡ほど複雑ではないため、初心者でも扱いやすいのが特徴です。ポラライザとアナライザの角度を調整するだけで、コントラストを変化させて観察対象の詳細を浮かび上がらせることができます。

この機能を活用することで、金属の品質管理や研究開発の現場で、より深い分析が可能になります。偏光観察は特に、非均質な材料や複雑な結晶構造の解析に効果的です。

また、簡易偏光機能は反射照明と組み合わせて使うことが多く、金属表面の微細な模様や欠陥を見つけやすくします。これにより、検査の精度向上や不良品の早期発見につながります。

このように、簡易偏光機能は金属顕微鏡の観察能力を大きく広げる重要なポイントです。

LED光源のメリットとメンテナンスのポイント

この金属顕微鏡では、反射照明と透過照明の両方にLED光源を採用しています。LED光源は従来のハロゲンランプや白熱灯に比べて多くのメリットがあります。

まず、LEDは省エネで長寿命です。これにより、電気代の節約やランプ交換の頻度が減り、メンテナンスの手間が軽減されます。また、発熱が少ないため、顕微鏡本体や試料への熱影響を抑えられるのも大きな利点です。

さらに、LEDは点灯直後から安定した明るさを提供し、色温度も一定に保たれるため、観察画像の色味が安定します。これにより、観察結果の再現性が高まり、正確な分析が可能です。

メンテナンス面では、LED光源は基本的に交換頻度が低いものの、光軸の調整やレンズの清掃は定期的に行うことが望ましいです。特に、照明の明るさや均一性に変化を感じた場合は、早めの点検をおすすめします。

また、LED光源の特性を活かすために、照明の強さ調整機能が付いている場合は、適切な明るさに設定して観察することが重要です。明るすぎると目が疲れやすく、暗すぎると観察が困難になるため、バランスを取ることがポイントです。

このように、LED光源は使いやすさとメンテナンスのしやすさを両立しており、現代の顕微鏡に欠かせない仕様となっています。

FAQ：よくある質問と回答

Q1: この顕微鏡はどのような用途に向いていますか？

A1: 主に金属の表面観察や薄片の内部構造解析に適しています。工業検査や研究開発、教育現場での利用が多いです。

Q2: 取り扱いは難しいですか？

A2: 視度調整や簡易偏光などの機能が搭載されており、初心者でも比較的扱いやすい設計です。ただし、高倍率での観察には慣れが必要です。

Q3: メンテナンスはどうすればいいですか？

A3: レンズの清掃や照明の点検を定期的に行い、LED光源の明るさ調整を適切に行うことが推奨されます。

Q4: カメラ接続は可能ですか？

A4: 三眼鏡筒仕様により、カメラを接続して観察画像の記録や解析が可能です。

Q5: 価格はどのくらいですか？

A5: 価格は約69万円となっており、高性能な仕様を考慮するとコストパフォーマンスに優れています。

まとめ：多機能で使いやすい金属顕微鏡の魅力

今回ご紹介した金属顕微鏡は、反射・透過照明を備え、幅広い倍率のレンズや簡易偏光機能を搭載している点が大きな魅力です。LED光源の採用により、省エネで安定した明るさを実現し、長時間の観察も快適に行えます。

ステージやフォーカスの操作性も高く、精密な観察が可能です。三眼鏡筒によりカメラ接続もスムーズで、観察結果の記録や解析がしやすいのも嬉しいポイントです。

価格はやや高めですが、性能や機能を考慮すれば納得のいく内容と言えるでしょう。工業や研究の現場で本格的に使いたい方におすすめです。

価格	¥693,000 (税込)
ストア	アームス ヤフー店
