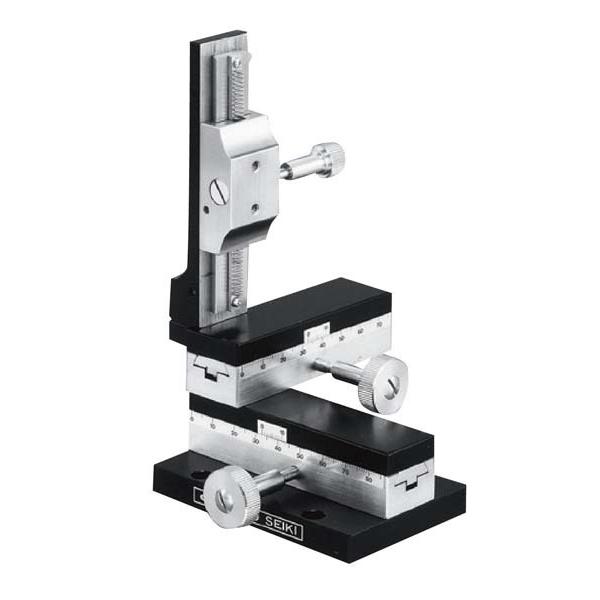

中央精機 LT-211-1 O型メカニカルスタンドを深掘り解説

O型メカニカルスタンドの基本構造と特徴

O型メカニカルスタンドは、精密な位置決めが求められる現場で活躍する機械部品の一つです。特に、このタイプはXYZ軸の3方向に移動が可能で、微細な調整ができることが大きな特徴となっています。今回紹介するモデルは鏡筒ホルダが付属しないタイプですが、その分、カスタマイズ性が高く、さまざまな装置に組み込みやすい設計です。

本体の移動ガイドにはアリ溝（D-T方式）が採用されており、これにより滑らかな動きと高い耐久性が実現されています。送り方式にはラックピニオンを使っているため、1回転あたり約18mmの移動量を確保しつつ、±30mmの大きな移動範囲を持っています。これにより、細かい位置調整から広範囲の動作まで幅広く対応可能です。

また、目盛りはバーニヤ読みで0.1mm単位の精度を誇り、視認性も良好です。耐荷重は4.9N（約0.5kgf）で、軽量なカメラやセンサーの取り付けに適しています。質量は1.3kgと比較的軽量で、設置や移動も容易です。材質は真鍮にクロムメッキや塗装を施しており、耐腐食性と美しい外観を兼ね備えています。

このように、O型メカニカルスタンドは高精度な位置決めと耐久性を両立した設計が魅力で、研究開発や製造ライン、検査装置など幅広い分野で利用されています。

ラックピニオン式送り機構のメリットとは？

ラックピニオン式の送り機構は、メカニカルスタンドの移動性能を大きく左右する重要なポイントです。ラックピニオンは、ラック（直線状の歯）とピニオン（円形の歯車）が噛み合うことで回転運動を直線運動に変換する仕組みです。これにより、滑らかで正確な移動が可能となります。

この方式の最大のメリットは大きな移動量を確保しつつ、細かな調整もできる点にあります。例えば、1回転で約18mmの移動量があるため、広範囲の位置調整がスムーズに行えます。一方で、バーニヤ目盛りを使うことで0.1mm単位の微調整も可能です。

さらに、ラックピニオンは構造がシンプルでメンテナンスがしやすいのも魅力です。定期的な潤滑や歯の摩耗チェックを行うことで、長期間安定した性能を維持できます。耐久性が高いため、工場の生産ラインや研究施設など、頻繁に動作させる環境にも適しています。

ラックピニオン式の送り機構は、他の送り方式と比べて以下のような特徴があります。

• 高い位置決め精度を実現しやすい
• 広い移動範囲を確保できる
• 構造がシンプルで故障リスクが低い
• メンテナンスが比較的簡単

こうしたメリットにより、精密機器の位置決めに最適な方式として多くの現場で採用されています。

アリ溝（D-T方式）移動ガイドの特徴と利点

移動ガイドの方式は、メカニカルスタンドの動きの滑らかさや耐久性に大きく影響します。今回のモデルではアリ溝（D-T方式）を採用しており、これが高い評価を受けているポイントです。

アリ溝とは、断面が「V」字型や「T」字型の溝を指し、部品同士がしっかりとかみ合うことで、横方向のズレやガタつきを防ぎます。D-T方式は特に、溝の形状が工夫されており、摩擦を抑えつつも高い剛性を保つ設計です。

この方式の利点は以下の通りです。

• 滑らかな直線運動を実現し、位置決めの精度向上に貢献する
• 摩擦が少ないため、操作が軽く疲れにくい
• 耐久性が高く、長期間の使用に耐える
• メンテナンスがしやすく、清掃や給油が簡単

特に精密機器の位置決めでは、ガタつきや不安定な動きが許されません。アリ溝（D-T方式）はこれらの問題を抑え、安定した動作を長く維持できるため、安心して使える設計となっています。

また、ステージ面が25×25mmとコンパクトながら十分な強度を持ち、さまざまな装置に組み込みやすいのもポイントです。真鍮素材にクロムメッキや塗装が施されているため、耐腐食性も高く、環境を選ばず使えるのも嬉しい特徴です。

用途別の使い方と選び方のポイント

このタイプのメカニカルスタンドは、カメラやセンサーの位置決めに幅広く利用されています。例えば、光学実験や電子機器の検査装置、精密加工の位置調整など、精度が求められる場面で重宝します。

選ぶ際には以下のポイントを押さえておくと失敗が少ないです。

• 移動量の確認：±30mmの範囲が適切かどうかをチェックしましょう。用途によってはもっと広い移動量が必要な場合もあります。
• 耐荷重の確認：4.9N（約0.5kgf）まで対応可能ですが、装着する機器の重量を必ず確認してください。
• 取り付け方法：クランプの有無や固定用ボルトのサイズも重要です。今回のモデルは六角穴付ボルトM4が付属しています。
• 設置スペース：設置場所のサイズに合うかどうか、ステージ面の大きさも考慮しましょう。
• メンテナンスのしやすさ：使用環境に応じて、メンテナンスの手間も考えて選ぶと長く使えます。

これらを踏まえて選ぶことで、使い勝手の良いスタンドを手に入れられます。特に精密な調整が必要な現場では、移動量と耐荷重のバランスが重要です。

メンテナンス方法と長持ちさせるコツ

メカニカルスタンドは精密機器なので、日頃のメンテナンスが性能維持に欠かせません。特にラックピニオンやアリ溝の部分は摩耗や汚れが性能低下の原因となるため、定期的なチェックが必要です。

メンテナンスの基本は以下の通りです。

• 清掃：ホコリやゴミが溝や歯に溜まらないように、柔らかいブラシやエアダスターで定期的に掃除します。
• 潤滑：ラックピニオンの歯やアリ溝には専用の潤滑剤を薄く塗布し、摩擦を減らします。過剰な油はホコリを呼び寄せるので注意が必要です。
• 締め付け確認：固定用のボルトやネジが緩んでいないか定期的に確認し、必要に応じて締め直します。
• 動作確認：移動がスムーズかどうか、ガタつきや異音がないかをチェックします。異常があれば早めに対処しましょう。

これらのポイントを守ることで、スタンドの寿命を延ばし、安定した性能を保てます。特に精密機器を扱う現場では、メンテナンスが作業効率や品質に直結するため、手を抜かないことが重要です。

購入前に知っておきたい注意点

このメカニカルスタンドは高性能ですが、使い方や環境によっては注意が必要なポイントもあります。購入前に以下の点を確認しておくと安心です。

• 耐荷重の範囲内で使用すること：0.5kgfを超える重さを載せると、機構の破損や動作不良の原因になります。
• 設置場所の安定性：振動や衝撃が多い場所では、位置決め精度が落ちる可能性があります。
• 鏡筒ホルダが付属していない点：別途ホルダが必要な場合は、適合する製品を用意してください。
• 取り扱い時の力加減：強く押しすぎると歯車が損傷する恐れがあるため、操作は優しく行いましょう。

これらの注意点を守ることで、トラブルを防ぎ、快適に使い続けられます。

よくある質問（FAQ）

Q1：このスタンドはどのような機器に使えますか？
カメラやセンサーの位置決めに適しており、光学実験や検査装置など幅広い用途で利用されています。

Q2：メンテナンスはどのくらいの頻度で行うべきですか？
使用頻度や環境によりますが、月に1回程度の清掃と潤滑が目安です。汚れが多い環境ではより頻繁に行うと良いでしょう。

Q3：鏡筒ホルダは別売りですか？
はい、本モデルには鏡筒ホルダが付属していません。必要に応じて別途購入してください。

Q4：耐荷重を超えた場合はどうなりますか？
機構の損傷や動作不良の原因となるため、必ず耐荷重範囲内で使用してください。

まとめ：高精度な位置決めに最適なO型メカニカルスタンド

今回紹介したO型メカニカルスタンドは、ラックピニオン式送り機構とアリ溝（D-T方式）移動ガイドを採用し、精密な位置決めを実現しています。移動量は±30mm、耐荷重は約0.5kgfと、カメラやセンサーの位置調整にぴったりのスペックです。

真鍮製の本体にクロムメッキや塗装が施されており、耐久性と美観も兼ね備えています。メンテナンスも簡単で、長く安定した性能を維持できるのが魅力です。用途に合わせた選び方や注意点を理解すれば、より快適に使いこなせるでしょう。

精密機器の位置決めに悩んでいる方は、ぜひ検討してみてはいかがでしょうか。

ブランド	ブランド登録なし
価格	¥47,080 (税込)
ストア	ハカル.com・Yahoo!店
