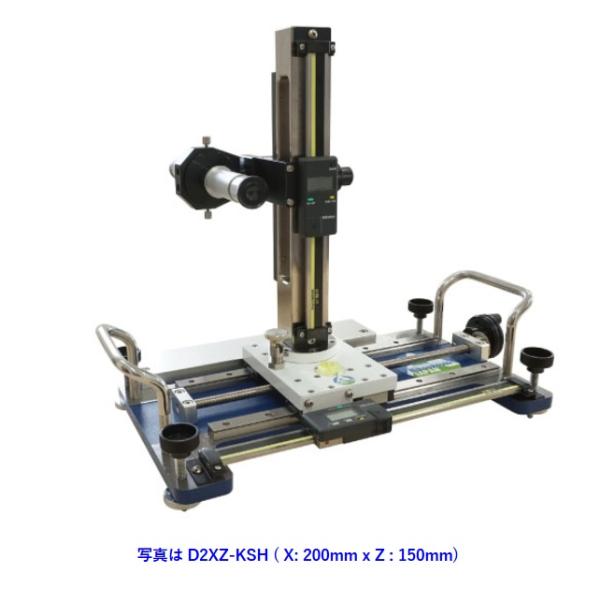

日本光器製作所 D5XZ-KSH デジタル読取顕微鏡の魅力と使い方

デジタル読取顕微鏡の基本性能と特徴

デジタル読取顕微鏡は、精密な寸法測定を非接触で行える高度な計測機器です。このタイプの顕微鏡は、特に工業分野や研究開発の現場で重宝されており、対象物の長さや高さを正確に把握することができます。今回紹介するモデルは、平面の２点間の距離だけでなく、上下方向の高さも測定可能な点が大きな特徴です。

この機器は、望遠鏡仕様への切り替えが可能で、離れた被写体の測定にも対応しています。例えば、ガラス越しの対象物や安全上の理由で近づけない場所にあるものも、無理なく計測できるのが魅力です。作動距離は標準で1.8mですが、アダプターレンズの組み合わせにより、最短150mmまで近づいての測定も可能です。これにより、至近距離の小さな部品から遠距離の大型対象物まで幅広く対応できます。

また、引っ張り試験などの現場でも簡易的に寸法を確認できるため、作業効率の向上に役立ちます。X軸とZ軸の組み合わせが豊富に揃っているので、測定対象の大きさに合わせて柔軟に対応できるのもポイントです。

総合倍率は顕微鏡モードで50倍と25倍、望遠鏡モードで5.5倍（十字線入り）となっており、細部の観察から全体の把握まで幅広い用途に適しています。非接触で測定できるため、対象物を傷つける心配もありません。

このように、使いやすさと多機能性を兼ね備えたデジタル読取顕微鏡は、精密測定の現場で非常に頼りになる存在です。

測定範囲と倍率の詳細な解説

このデジタル読取顕微鏡の測定範囲は、X軸が500mm、Z軸が150mmとなっています。Z軸は200mm、300mm、460mm仕様への変更も可能なので、用途に応じてカスタマイズが可能です。これは、対象物の大きさや測定環境に合わせて最適な仕様を選べるということです。

倍率に関しては、顕微鏡モードで50倍と25倍、望遠鏡モードで5.5倍（十字線入り）を搭載しています。50倍の倍率は非常に細かい部分まで観察できるため、微細な寸法の確認や表面の状態把握に適しています。一方、25倍はより広範囲を観察しつつ、詳細も見逃さないバランスの良い倍率です。

望遠鏡モードの5.5倍は、離れた場所にある対象物を測定する際に威力を発揮します。安全面やアクセスが難しい場所でも、この倍率で十分に計測が可能です。十字線入りの仕様により、測定ポイントの特定も簡単に行えます。

測定の精度は最小読取値0.01mmで、非常に高い精度を誇ります。この精度があることで、微細な寸法差も見逃さず、信頼できる測定結果を得ることができます。

さらに、アダプターレンズを使うことで作動距離を調整でき、標準の1.8mから150mmまでの幅広い距離で測定が可能です。これにより、狭い場所や細かい部品の測定にも対応できる柔軟性があります。

使いやすさと操作性のポイント

この機器は日本光器製作所のロングセラー機として、多くのユーザーから支持されています。その理由の一つが、使いやすさに徹底的にこだわっている点です。操作は直感的で、初めて使う方でも迷わずに測定を始められます。

デジタル表示による読み取りは視認性が高く、測定結果をすぐに確認できます。さらに、望遠鏡仕様への切り替えもスムーズで、現場の状況に応じて素早く対応可能です。これにより、作業の効率化が図れます。

測定対象の位置調整も簡単で、X軸とZ軸の組み合わせが豊富に用意されているため、様々なサイズの被写体に柔軟に対応できます。特に、引っ張り試験のような応力試験の現場では、簡易的な寸法測定ができることが大きなメリットです。

また、非接触測定が可能なため、対象物を傷つけるリスクがなく、ガラス越しの測定や安全面での配慮が必要な場合にも安心して使えます。これらの特徴が、現場での使い勝手の良さを支えています。

メンテナンスも比較的簡単で、長期間安定した性能を維持しやすい設計になっています。使い勝手の良さは、日々の作業のストレスを軽減し、測定精度の安定にもつながるため、非常に重要なポイントです。

測定シーン別の活用例とメリット

このデジタル読取顕微鏡は、多様な測定シーンで活躍します。例えば、工場の品質管理現場では、部品の寸法確認に使われることが多いです。非接触で測定できるため、デリケートな部品や動いている対象物にも対応可能です。

また、研究開発の分野では、微細な構造の観察や新素材の評価などにも利用されています。倍率の切り替えが簡単なので、細部から全体像まで効率よく観察できるのが強みです。

さらに、建築や土木の現場でも、離れた場所の測定や高所の対象物を安全に計測する際に役立ちます。望遠鏡モードを使えば、危険な場所に立ち入らずに正確なデータが得られます。

引っ張り試験などの応力試験の現場でも、簡易的に寸法を測定できるため、試験の準備や結果の確認がスムーズに行えます。これにより、作業時間の短縮と精度の向上が期待できます。

このように、様々なシーンで使える汎用性の高さが、この機器の大きな魅力です。用途に合わせて仕様を選べる点も、現場の多様なニーズに応えるポイントとなっています。

• 工場の品質管理
• 研究開発の微細観察
• 建築・土木の遠距離測定
• 引っ張り試験の寸法確認

導入時の注意点と選び方のポイント

導入を検討する際には、まず測定したい対象物のサイズや測定環境をしっかり把握することが重要です。X軸500mm、Z軸150mmの標準仕様が合わない場合は、Z軸の長さを200mm、300mm、460mmに変更できるので、事前に相談して最適な仕様を選びましょう。

また、作動距離もポイントです。標準の1.8mから最短150mmまで対応可能ですが、測定対象の位置やアクセスのしやすさによって最適な距離を考慮する必要があります。アダプターレンズの選択も含めて、専門スタッフと相談しながら決めるのがおすすめです。

操作面では、初めて使う方でも扱いやすい設計ですが、細かい設定や倍率切り替えなどは慣れが必要な部分もあります。導入時には操作説明やマニュアルをしっかり確認し、必要に応じてトレーニングを受けると安心です。

価格面は高額ですが、その分高性能で多機能なため、長期的なコストパフォーマンスを考えると十分に価値があります。購入後のサポート体制やオプションの充実度も確認しておくと良いでしょう。

最後に、設置スペースや周囲の環境も考慮しましょう。機器のサイズや作動距離に合わせて、作業しやすい環境を整えることが、スムーズな運用につながります。

メンテナンスと長く使うためのコツ

高精度な計測機器は、日頃のメンテナンスが性能維持の鍵を握ります。まず、レンズや光学部品の清掃は定期的に行いましょう。ほこりや汚れが付着すると、測定精度に影響を与える可能性があります。

また、機器の動作部分には適切な潤滑を施し、スムーズな動きを保つことが重要です。特にX軸とZ軸の移動部分は、定期的なチェックとメンテナンスが必要です。

使用後は、機器を乾燥した清潔な場所に保管し、湿気や衝撃から守ることも大切です。これにより、故障や劣化を防ぎ、長期間安定した性能を維持できます。

さらに、定期的な校正も欠かせません。精度を保つために、専門のサービスを利用して校正を行うことをおすすめします。これにより、測定結果の信頼性を確保できます。

操作マニュアルをよく読み、推奨される手順に従うことも、機器を長持ちさせるポイントです。無理な操作や乱暴な取り扱いは避け、丁寧に扱いましょう。

• レンズの定期清掃
• 動作部の潤滑と点検
• 適切な保管環境の確保
• 定期的な校正の実施

よくある質問（FAQ）

Q1: 測定可能な対象物の大きさに制限はありますか？
標準仕様ではX軸500mm、Z軸150mmまで対応していますが、Z軸は200mm、300mm、460mmへの変更も可能です。対象物のサイズに合わせて選べます。

Q2: 望遠鏡モードはどのような場面で使うのが効果的ですか？
離れた場所や安全上近づけない場所の測定に適しています。ガラス越しの計測や高所の対象物にも便利です。

Q3: 操作は難しいですか？
直感的な操作が可能で、初心者でも扱いやすい設計になっています。ただし、細かい設定は慣れが必要な場合もあるため、導入時に説明を受けることをおすすめします。

Q4: メンテナンスはどのくらいの頻度で行うべきですか？
使用頻度や環境によりますが、レンズ清掃は週に一度程度、動作部の点検は月に一度程度が目安です。定期的な校正も忘れずに行いましょう。

Q5: オプションのレンズやアクセサリーはありますか？
はい、用途に応じたアダプターレンズやその他アクセサリーも取り扱っています。詳細は販売元にお問い合わせください。

まとめ：高精度で使いやすいデジタル読取顕微鏡の魅力

今回ご紹介したデジタル読取顕微鏡は、高い測定精度と多彩な倍率、広い測定範囲を兼ね備えた優れた計測機器です。非接触での測定が可能なため、安全面や対象物の損傷リスクを抑えられ、様々な現場で活躍します。

使いやすさにも配慮されており、初めての方でも直感的に操作できる設計です。測定対象のサイズや環境に応じて仕様をカスタマイズできる点も魅力的です。さらに、定期的なメンテナンスと校正を行うことで、長期間安定した性能を維持できます。

工場の品質管理、研究開発、建築現場など、多様なシーンでの活用が期待できるこの機器は、精密な寸法測定を必要とする方にとって頼もしいパートナーとなるでしょう。

購入を検討する際は、測定環境や対象物の特性をしっかり確認し、専門スタッフと相談しながら最適な仕様を選ぶことをおすすめします。

ブランド	ブランド登録なし
価格	¥1,491,600 (税込)
ストア	ハカル.com・Yahoo!店
